11.2. L3構成: 冗長化のネットワークサンプル

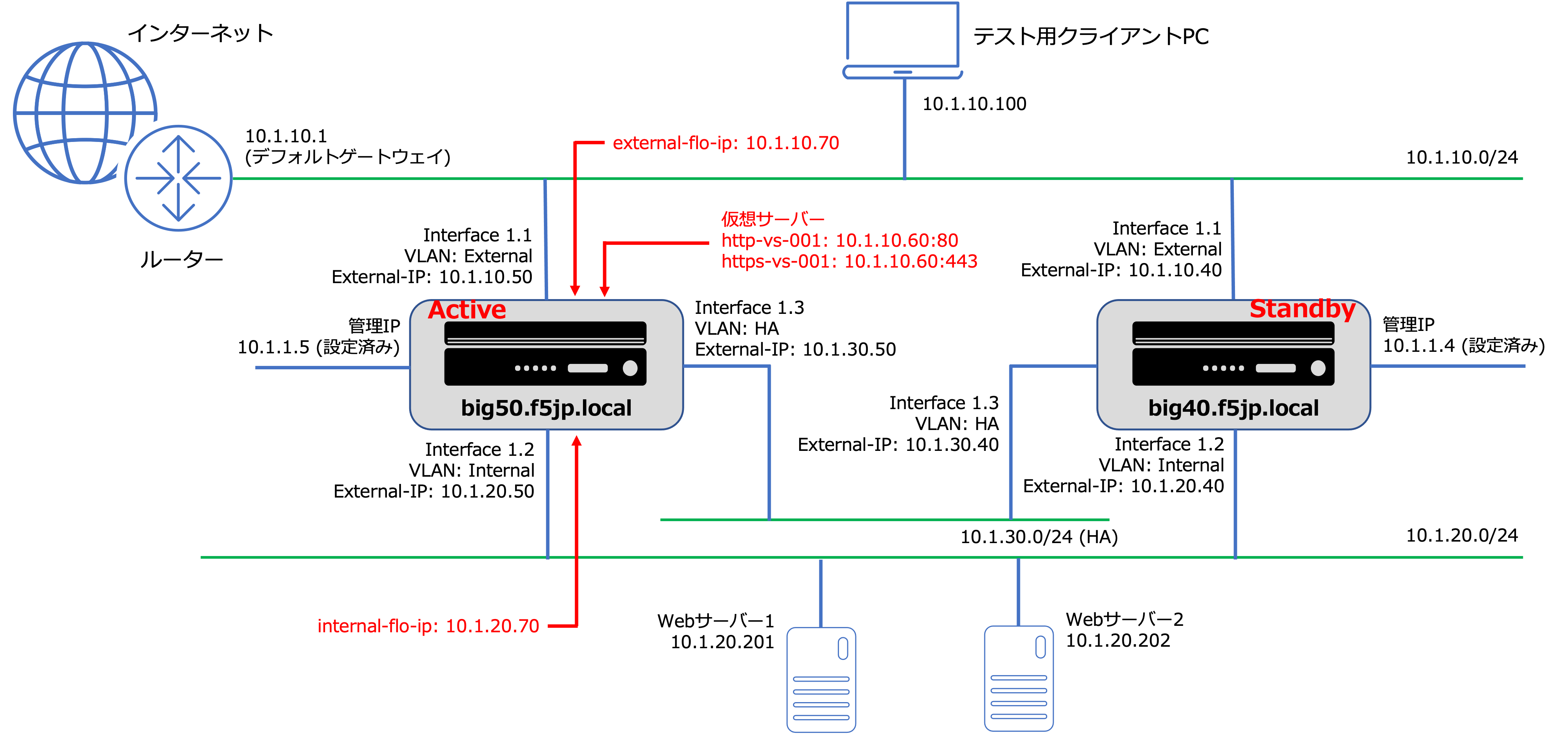

もう一台BIG-IPを追加して、L3構成の冗長化設定を行います。
[Active機 (big50.f5jp.local) 設定項目]
項目 |
名称 |
設定値 |
|---|---|---|
ホスト名 |
big50.f5jp.local |
|
管理インタフェース |
10.1.1.5 |
|
Externalインタフェース |
external |
10.1.10.50 |
Internalインタフェース |
internal |
10.1.20.50 |
デフォルトゲートウェイ |
Default-GW |
10.1.10.1 |
仮想サーバ (HTTP) |
http-vs-001 |
10.1.10.60:80 |
仮想サーバ (HTTPS) |
https-vs-001 |
10.1.10.60:443 |
Pool Member (Webサーバ1) |
10.1.20.201:80 |
|
Pool Member (Webサーバ2) |
10.1.20.202:80 |
|
HA用インタフェース |
HA |
10.1.30.50 |
External共用 (floating)IPアドレス |
external-flo-ip |
10.1.10.70 |
Internal共用 (floating)IPアドレス |
internal-flo-ip |
10.1.20.70 |
NTPサーバ |
10.1.20.202 |
[Standby機 (big40.f5jp.local) 設定項目]
項目 |
名称 |
設定値 |
|---|---|---|
ホスト名 |
big40.f5jp.local |
|
管理インタフェース |
10.1.1.4 |
|
Externalインタフェース |
external |
10.1.10.40 |
Internalインタフェース |
internal |
10.1.20.40 |
デフォルトゲートウェイ |
Default-GW |
10.1.10.1 |
仮想サーバ (HTTP) |
(設定同期によりコピー) |
|
仮想サーバ (HTTPS) |
(設定同期によりコピー) |
|
Pool Member (Webサーバ1) |
(設定同期によりコピー) |
|
Pool Member (Webサーバ2) |
(設定同期によりコピー) |
|
HA用インタフェース |
HA |
10.1.30.40 |
External共用 (floating)IPアドレス |
(設定同期によりコピー) |
|
Internal共用 (floating)IPアドレス |
(設定同期によりコピー) |
|
NTPサーバ |
10.1.20.202 |
このサンプルでは、NTPサーバを10.1.20.202とし、BIG-IPはこのサーバとの時刻同期を行うことします。 (冗長化を行うBIG-IP同士は、時刻を合わせておく必要があります。)
BIG-IP間のHA (High Availability) VLANは、冗長化の制御パケットをやり取りする専用のVLANです。ExternalやInternal VLANを利用することも可能ですが、HA専用のVLANを追加することを推奨しています。よって、本構成においては、HA VLANを追加しています。
