1.1. LTM動作概要

LTMは以下のような流れで動作します。

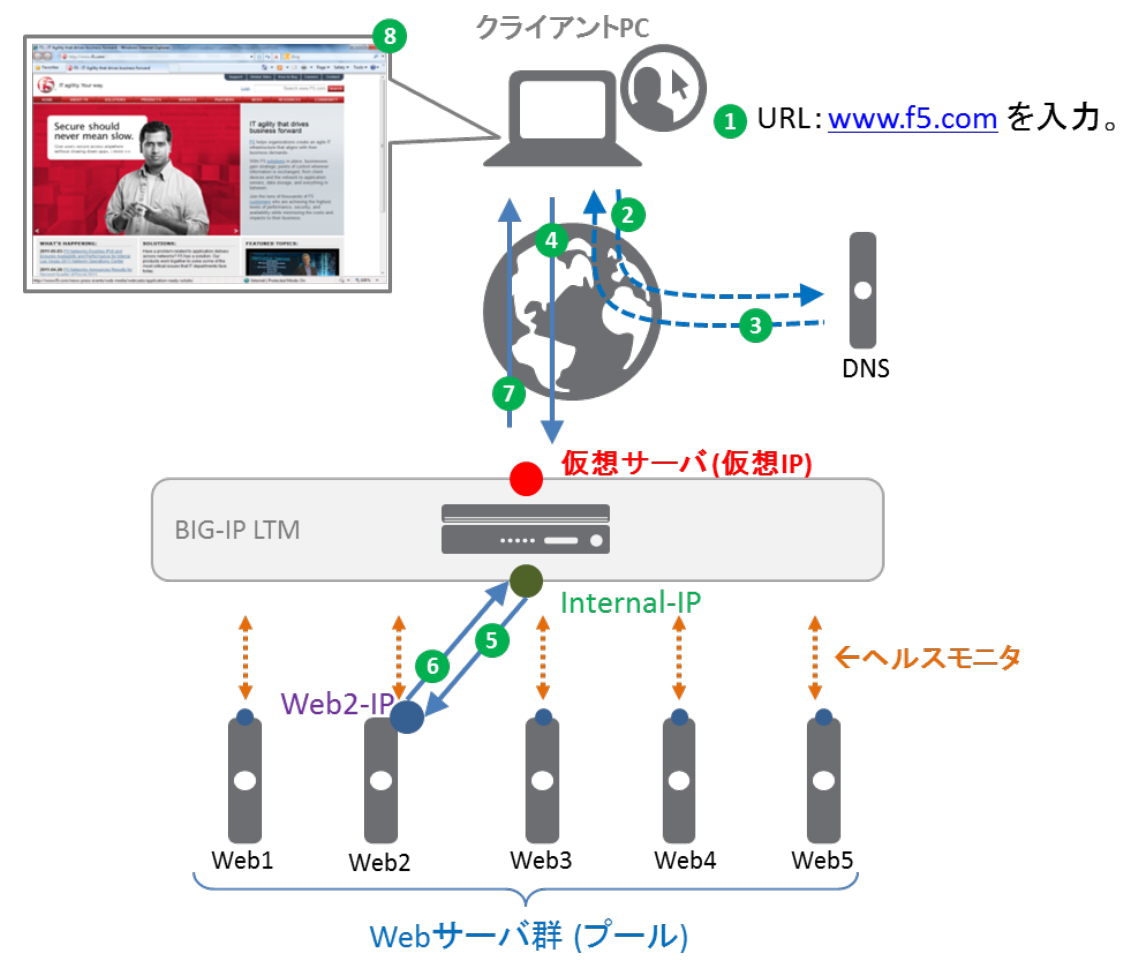

../../_images/mod1-1.png

BIG-IP LTMはWebサーバ群に対して、定期的なヘルスモニタリングにて稼動監視を行っています。

  1. クライアントがWebブラウザに、URL: www.f5.com を入力。

  2. クライアントPCは、www.f5.com のIPアドレスを解決するために、DNSクエリを送信。

  3. DNSサーバから www.f5.com のIPアドレスを得る。

  4. Webブラウザは、そのIPアドレス (仮想サーバ)宛にHTTPリクエストを送信。

  5. BIG-IP LTMは、Web サーバ群の中から1台 (この例ではWeb2)を選び、宛先アドレスを変換してHTTPリクエストを転送。

  6. Webサーバ (Web2)は、そのHTTPリクエストに対するHTTPレスポンスを送信。

  7. HTTPレスポンスを受けとったBIG-IP LTMは、送信元アドレス変換を行い、そのHTTPレスポンスをクライアントPCへ転送。

  8. www.f5.com のWebページが表示される。
